[CS] 프로세스 메모리 구조(Memory Model), 그리고 생애 첫 어셈블리어(Assembly Language)

Register 가 이런거구나… 라고 생각할무렵 동료(펭도리)로부터 동빈나 님의 유튭 영상을 하나 전해받았다.

나도 프로세스 메모리 구조에 대한 조금 더 구체적이고 명시적인 설명이 필요했기 때문에 바로 열었다.
영상을 보니 대충 무슨 말인지 알겠는데 앞 영상을 안봐서 시원치가 않다.
그래서 재생목록을 쭈욱봤더니 칼리 리눅스 (Kali Linux) 로 실습 환경을 구축하고, 실습 중이었다.
나에겐 얼마전 VM 에 설치하고 예뻐서 그대로 둔 ubuntu 가 있다.
나도 바로 실습에 참여했다.

프로세스 메모리 구조(Memory Model) 찾아왔다가 어셈블리어(Assembly Language) 만난 썰

1. 어셈블리어(Assembly Language)로 Hello World 출력하기

linux 에 nano 라는 vim 과 같은 편집기가 있다는 걸 얼마전에 알았고,
장기적으로 좋을 것 같아서 되도록이면 vim 을 사용해보려고 노력하고 있지만
순수 linux 에서 vim 은 방향키 조차 인정하지 않는걸 경험한터라 일단 nano 로 해봤다…..

shell 도 쓰던게 편하니까 배웠던 ssh 로 ubuntu 에 접속해서 작업해봤다.
(그런데 또 지금 생각해보니 WSL zsh 로 접속했으니 vi 를 썼어도 상관없었을 것 같긴 하다.)

helloworld.s 파일 생성
1 $ nano helloworld.s

Assembly Language 작성

section .data
      msg db "Hello World"

section .text
      global_start

_start:
      mov rax, 1
      mov rdi, 1
      mov rsi, msg
      mov rdx, 12
      syscall
      mov rax, 60
      mov rdi, 0
      syscall

Ctrl + X 후 Y 로 저장 Enter 로 편집기 종료

작성한 코드 확인
1 $ cat hellowrold.s
Assembly Language 로 작성한 코드를 목적 코드로 컴파일
1 $ nasm -f elf64 -o helloworld.o helloworld.s
- nasm 이 설치가 안되서 root 권한으로 다시 접속해서 진행
- sudo apt-get install nasm
실제로 실행해 볼 수 있는 프로그램으로 컴파일
1 $ ld -o helloworld helloworld.o
- ld 명령어가 없어서 binutils 설치 후 진행
- sudo apt install binutils

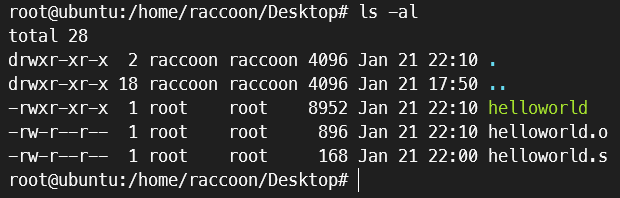

- 실행할 수 있는 파일 helloworld 가 생겼다.
- linux 에서는 실행할 수 있는 파일은 기본적으로 green 으로 표시된다고 한다.
프로그램 실행
1 $ ./helloworld
- 성공! 너무너무너무 신기하다.
- 내가 Register 에게 직접 명령을 한건가? 그냥 어셈블리어로 코딩했다고 표현하는게 맞겠지?
- 이제 다음은 이 Register 가 어떤 방식으로 사용되는지 볼 차례다.

2. 레지스터의 용도와 시스템 콜 이해하기

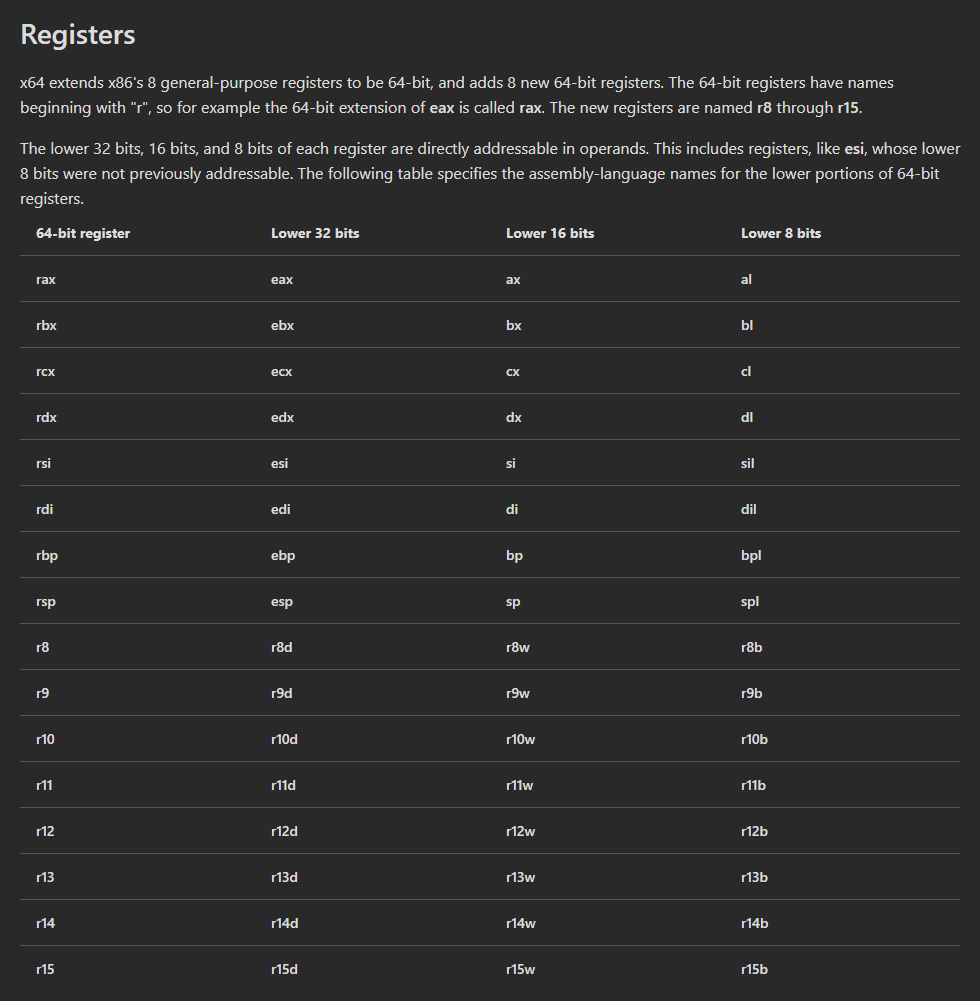

screenshot012

x64 Architecture

각 레지스터의 용도

블로그에서 봤던대로 64bit는 R 로 시작하고 32bit는 E 로 시작한다.
그리고 조금전 사용했던 rax, rdi 등등의 register 들이 보인다.

- 이런 register 들은 각각의 쓰임새가 정해져 있다.

Register	Role
`rax`	`system call` 의 실질적인 번호를 가리키고, 함수 실행 후 결과가 담긴다. 핵심적인 역할.
`rbx`	`base register`. 메모리 주소를 지정.
`rcx`	`counter register`. 주로 반복문에 사용.
`rdx`	`data register`. 연산 실행시 `rax` 와 함께 많이 사용함

- rsi, rdi, rbp, rsp : pointer register. 특정한 주소를 가리킴

Register	Role
`rsi`	메모리 이동, 비교시 출발 주소를 가리킴
`rdi`	메모리 이동, 비교시 목적지 주소를 가리킴
`rbp`	함수의 파라미터나 주소를 가리킬때
`rsp`	스택에서 삽입, 삭제 후 가장 위에 있는 주소를 가리키는 중요한 레지스터

하나하나 다 알아야 할 필요는 없고, 이렇게 존재하고, 쓰임새가 다르다는 것 정만 알면된다.
대게는 함수의 매개변수로 많이 사용이 된다.

시스템 콜 이해하기
LINUX SYSTEM CALL TABLE FOR X86 64

%rax	System call	%rdi	%rsi	%rdx	%r10	%r8	%r9
0	sys_read	unsigned int fd	char *buf	size_t count
1	sys_write	unsigned int fd	const char *buf	size_t count
2	sys_open	const char *filename	int flags	int mode
3	sys_close	unsigned int fd
4	sys_stat	const char *filename	struct stat *statbuf
5	sys_fstat	unsigned int fd	struct stat *statbuf
6	sys_lstat	fconst char *filename	struct stat *statbuf
7	sys_poll	struct poll_fd *ufds	unsigned int nfds	long timeout_msecs
8	sys_lseek	unsigned int fd	off_t offset	unsigned int origin
9	sys_mmap	unsigned long addr	unsigned long len	unsigned long prot	unsigned long flags	unsigned long fd	unsigned long off
10	sys_mprotect	unsigned long start	size_t len	unsigned long prot

table 이 더 있지만 위에서 썼던 register 가 대부분 위쪽에 이써서 10번까지만 가져왔다.
rax 가 System call 을 불러와서 매개변수를 사용하게 된다.
System call 함수는 Kernel 단에 마련되어 있다.
표에 따라 아까 작성했던 코드를 읽어주신다.

 section .data
       msg db "Hello World"

 section .text
       global_start

 _start:
       mov rax, 1
       mov rdi, 1
       mov rsi, msg
       mov rdx, 12
       syscall
       mov rax, 60
       mov rdi, 0
       syscall

data 영역에 “Hello World” 라는 문자열을 만든다.
그 문자열의 위치를 가리키는 포인터 msg를 변수로 선언
text code 영역에 가장 먼저 실행되는 첫번째 함수 start를 정의
rax 에 1 을 넣어 Systme write 라는 System call 을 불러옴
rdi 즉, file disk 에 1 을 넣어 문자를 출력하겠다고 System call 함수의 매개변수로 넣음
정확히 어떠한 문자를 출력할건지 포인터 변수 msg 를 rsi 의 값에 넣어줌
rdx 에 문자열을 충분할 수 있는 충분한 길이 12 를 넣어줌
System call 을 불러옴
rax 60 은 sys_exit 으로 프로그램 종료이다.
rdi 는 에러코드인데 0 을 넣어 안전하게 종료한다.

3. 프로세스 메모리 구조(Memory Model)

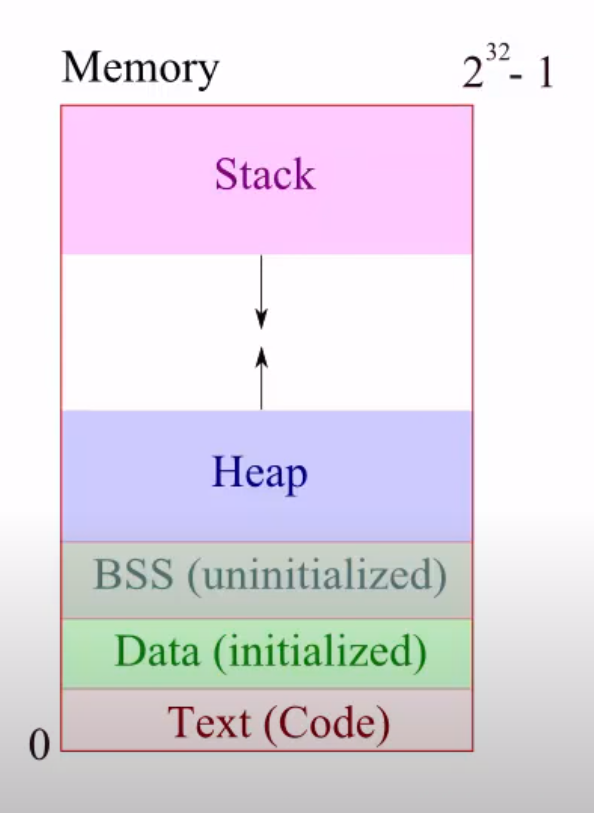

screenshot013

이 그림은 0부터 2 ** 32 - 1 까지 사용할 수 있는 32bit 운영체제 메모리다.
현재 많이 사용되는 64비트도 메모리 구조는 거의 비슷하다고 한다.
실제로 Process 가 실행되면 메인 메모리 중 하나의 segment 는 이러현 메모리 구조를 갖는다고 한다.
- 드디어 알고 싶었던 부분에 조금 근접한 부분이 나온 것 같다.
그리고 이제서야 저 그림이 좀 이해가 가는게 위에서 어셈블리어로 코딩했던 내용이
- Text(Code) 영역
- Data 영역
- Heap 영역
- Stack 영역
으로 나뉘어진게 그림과 매치가 된다.

Memory	Contents
Stack	함수, 지역변수



Heap	동적 malloc()
BSS(uninitialized)	아직 초기화되지 않은 변수
Data(initialized)	초기화된 변수
Text(Code)	실제 소스 코드

이제 컴퓨터가 알아들을 수 있는 기계어가 되었고,
프로그램이 실행할 때, 텍스트에 있는 어셈블리 코드들이 한줄 한줄 읽히며 동작한다.

4.스택 프레임(Stack Frame) 이해하기

시스템 해킹이 뭔지도 모르겠고, 원래 내가 학습하려했던 부분은 아니지만 스택 프레임이 뭔지 궁금해졌으니 하나만 더 들어봐야겠다.
이번에는 C 를 이용해서 코드를 작성한다.

C언어로 코드 작성

#include <stdio.h>

int sum(int a, int b) {
        return a + b;
}

int main(void) {
        int c = sum(1, 2);
        return c;
}

Assembly Language 로 컴파일
1 $ gcc -S -fno-stack-protector -mpreferred-stack-boundary=4 -z execstack -o sum.a sum.c
- gcc install
- stack 의 취약점을 보완하기 위해 만든 protector 해제
- 64비트 운영체제 언어로 컴파일

작성한 코드 확인

        .file   "sum.c"
        .text
        .globl  sum
        .type   sum, @function
    sum:
        .LFB0:
        .cfi_startproc
        endbr64
        pushq   %rbp
        .cfi_def_cfa_offset 16
        .cfi_offset 6, -16
        movq    %rsp, %rbp
        .cfi_def_cfa_register 6
        movl    %edi, -4(%rbp)
        movl    %esi, -8(%rbp)
        movl    -4(%rbp), %edx
        movl    -8(%rbp), %eax
        addl    %edx, %eax
        popq    %rbp
        .cfi_def_cfa 7, 8
        ret
        .cfi_endproc
  .LFE0:
        .size   sum, .-sum
        .globl  main
        .type   main, @function
  main:
  .LFB1:
        .cfi_startproc
        endbr64
        pushq   %rbp
        .cfi_def_cfa_offset 16
        .cfi_offset 6, -16
        movq    %rsp, %rbp
        .cfi_def_cfa_register 6
        subq    $16, %rsp
        movl    $2, %esi

        movl    $1, %edi

        call    sum
        movl    %eax, -4(%rbp)
        movl    -4(%rbp), %eax
        leave
        .cfi_def_cfa 7, 8
        ret
        .cfi_endproc
  .LFE1:
        .size   main, .-main
        .ident  "GCC: (Ubuntu 9.3.0-17ubuntu1~20.04) 9.3.0"
        .section        .note.GNU-stack,"",@progbits
        .section        .note.gnu.property,"a"
        .align 8
        .long    1f - 0f
        .long    4f - 1f
        .long    5
  0:
        .string  "GNU"
  1:
        .align 8
        .long    0xc0000002
        .long    3f - 2f
  2:
        .long    0x3
  3:
        .align 8
  4:

진짜 어셈블리어로 바꼈다.
C언어도 처음 써봤다.

스택프레임의 원리
- main() 함수 호출
5 버퍼 buffer
4 변수 c sum(1, 2)
3 RBP base point
2 RET return address
1 main() stack frame
1. main() 함수가 불려지면
2. RET 생성, 특정한 함수가 끝나고 돌아갈 곳, 사실 start 가 main() 을 불러왔기 때문에 함수가 끝나면 자연스럽게 RET 로 돌아감. 모든 함수는 이렇게 return address 를 갖는다.
3. RBP 스택이 시작하는 포인트
4. 변수 c = sum(1, 2)
5. 버퍼
- sum() 함수 호출
9 버퍼 buffer 여기까지 sum()
8 RBP base point
7 RET return address
6 변수 y 2
5 변수 x 1
4 버퍼 buffer 여기까지 main()
3 변수 c sum(1, 2)
2 RBP base point
1 sum() stack frame
1. sum() 함수가 불려지면
2. RBP 생성
3. 변수 c = sum(1, 2)
4. 버퍼
5. 변수 x = 1
6. 변수 y = 2
7. sum() 이 호출됐기 때문에 RET 생성
8. RBP 스택
9. 버퍼
10. sum() 이 다 실행되고 나면 sum() 의 결과 값 3 이 변수 c 에 담김
11. main() 함수는 최종적으로 변수 c 에 담긴 3 을 return 함


5	버퍼	buffer
4	변수 c	sum(1, 2)
3	RBP	base point
2	RET	return address
1	main()	stack frame


9	버퍼	buffer	여기까지 sum()
8	RBP	base point
7	RET	return address
6	변수 y	2
5	변수 x	1
4	버퍼	buffer	여기까지 main()
3	변수 c	sum(1, 2)
2	RBP	base point
1	sum()	stack frame

5. 이게 다 머선 129…

얼떨떨하지만 일단 기계어로 뭔가가 됐다는게 기분이 좋다.
call by reference 와 call by value 를 공부할 때, C 로 된 영상을 봐서 겨우 이해가 갔었는데, 직접 C 로 작성하고 컴파일도 해보니 신기했다.
내가 오늘 알아야 했던 건 이것보다 윗단의 이야기인 것 같은데 process, thread … 에게 다시 돌아가 봐야겠다.
그런데 그래서 Node.js 8기통 엔진은 C++ 로 만들어졌다고 알고있는데, 그렇다면 내가 작성한 JS 코드는 얘가 컴파일해서 오늘 했던 과정처럼 실행을 시켜주는건가.
